［ 製品特長の詳細はこちら ］

1. 高濃度プラズマクラスター25000搭載
2. 癒し快適エビデンス推奨マークを取得した「つつみ込む気流」
3. 日射、照明センサーで光を見分ける「おすすめエコ自動運転」で省エネを実現
4. 自然をお手本にした技術で送風効率をアップし、高い省エネ性能を実現した「ネイチャーウィング」
5. 霜取り時も連続運転する「ノンストップ暖房」で快適暖房
6. 省エネが持続するフィルター自動掃除（換気排出方式）

1. 高濃度プラズマクラスター25000搭載
2. 癒し快適エビデンス推奨マークを取得した「つつみ込む気流」
3. 日射、照明センサーで光を見分ける「おすすめエコ自動運転」で省エネを実現
4. 2010年度省エネ基準達成
5. 省エネが持続するフィルター自動掃除（換気排出方式）

1. 高濃度プラズマクラスター7000搭載
2. おやすみ時の快眠をサポートし、癒し快適エビデンス推奨マーク第3号を取得した「すこやかシャワー気流」
3. 日射、照明センサーで光を見分ける「おすすめエコ自動運転」で省エネを実現
4. 2010年省エネ基準達成
5. 省エネが持続するフィルター自動掃除（ダストボックス方式）

1. 高濃度プラズマクラスター7000搭載
2. おやすみ時の快眠をサポートし、癒し快適エビデンス推奨マーク第3号を取得した「すこやかシャワー気流」
3. 2010年省エネ基準達成
4. 快適と省エネを提案する「ねむリズム運転」搭載

「おすすめエコ自動」運転とは、エアコンが運転効率、湿度、お部屋の明るさなどをかしこく管理して、お部屋の状況に応じて運転をコントロールし、省エネ運転をします。

■湿度・・・・湿度により体感温度が変化することを考慮した運転をします。(シリーズのみ)

• 湿度が低くなれば体感温度が低くなるため、冷房時には設定温度を自動的に高くします。
• 湿度が高くなれば体感温度が高くなるため、暖房時には設定温度を自動的に低くします。

【電気料金の単価を変更したい場合】（例：料金単価は、22円/kWhから23円に変更する場合）

1. 「電気料金　通常」が表示されますので決定ボタンを押します。
   （「電気料金　時間帯別」が表示されている場合は、「選択」ボタンを押し、「電気料金　通常」に切り替えてください。
2. 現在の電気料金単価 22円が表示されますので、「選択」ボタンを押し、料金を変更します。
   「選択」ボタンを押すごとに１円ずつ変更できます。（単価は10円〜50円の範囲で変更できます。）
3. 決定ボタンを押し、料金を確定させます。
4. 最後に、「リモコンを本体送受信部」に向けて「決定」を押してください（ピッと音がして設定が完了します。）

【時間帯別に電気代単価が設定されている料金を設定したい場合】（例：オール電化など）

1. 「電気料金　時間帯別」が表示されますので決定ボタンを押します。
   （「電気料金　通常」が表示されている場合は、「選択」ボタンを押し、「電気料金　時間帯別」に切り替えてください。
2. 現在の設定（例：時間帯1）が表示されますので、「選択」ボタンを押し、「時間帯」を変更します。
   「選択」ボタンを押すごとに時間帯を変更できます。（時間帯は1〜9の範囲で変更できます。）
3. 決定ボタンを押し、料金を確定させます。
4. 最後に、「リモコンを本体送受信部」に向けて「決定」を押してください（ピッと音がして設定が完了します。）

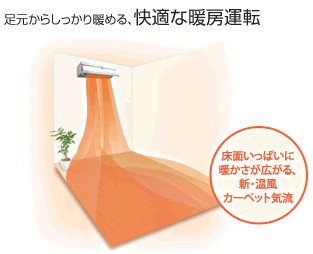

• 『パワー集中ガイド』と『上下両開きロングパネル』が風の吹き出し口を絞り込み風速を上げ、風をより遠くまで届けます。気流の長さのめやす（風量急速運転時） 15m
• 上下反転ルーバーにより、風をより遠くまで届けます。気流の長さのめやす（風量急速運転時） 11m

• シリーズ（プラズマクラスター 高濃度25000 搭載機種）
  安定して高濃度のプラズマクラスターイオンを放出するために、定期的にプラズマクラスターイオン発生ユニットの交換が必要です。

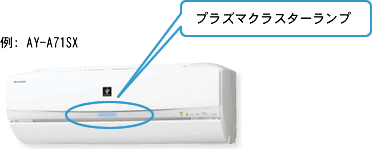

  交換時期になると、プラズマクラスターイオンランプ（青）が、10秒間点滅してから消灯してお知らせします。


• シリーズ（プラズマクラスター 高濃度7000）
  プラズマクラスターイオン発生ユニットの交換の必要はありません。

• AY-A71/63/50SX　AY-A50VX　は、［ こちら ］
• AY-A40/36/28/25/22SX　AY-A40/28/25/22VX　は、［ こちら ］

• AY-A71/63/50SX　AY-A50VX　は、［ こちら ］
• AY-A40/36/28/25/22SX　AY-A40/28/25/22VX　は、［ こちら ］

• AY-A71/63/50SX　AY-A50VX　は、［ こちら ］
• AY-A40/36/28/25/22SX　AY-A40/28/25/22VX　は、［ こちら ］

シリーズは、かき取ったホコリをダストボックスにためます。

• AY-A71SX/A63SX/A50SX/A40SX/A36SX/A28SX/A25SX/A22SX  ※1
• AY-A50VX/A40VX/A28VX/A25VX/A22VX  ※1
• AY-A40SE/A28SE/A25SE/A22SE  ※2

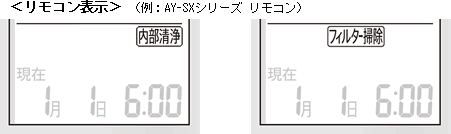

• 「自動運転」は、おすすめエコ運転・冷房・暖房・除湿・プラズマクラスターイオン単独・換気単独運転の停止後に自動的にフィルター掃除を行います。※（約4分30秒）
  シリーズは、換気運転・部屋清浄運転時にも「自動運転」の設定は可能です。
• 「手動運転」は、エアコン運転停止時にリモコンの［フィルター掃除］ボタンを押すことで念入りにフィルター掃除運転を行います。（約14分間）
  手動運転は、季節の変わり目などにお使いいただくと効果的です。

※最初はおすすめエコ運転・冷房・暖房・除湿・プラズマクラスターイオン単独・換気単独運転停止後、自動で働くように設定されています。（ただし、前回のフィルター掃除運転から約24時間以内は働きません）

※注 ：

エアコンを1年間使用した場合に、フィルターに溜まるホコリを2g（2,000mg）と想定した場合で、1回当たり6mg（耳かき約2、3杯分に相当）

※注 ：

フィルター掃除運転をしても、使用状態や環境により、フィルターの汚れが取れないことがあります。シーズンに1回は汚れ具合を確認し、とくに台所などでのご使用で汚れが気になる場合や、フィルター自動掃除運転をご使用にならない場合は、フィルターを取り外してお手入れしてください。

 シリーズ
かき取ったホコリはダストボックスにたまります。ダストボットボックスを清潔に保つために、3ヶ月に1回のお手入れをおすすめします。お手入れ方法は ［ こちら ］
（使用期間や環境により、長期間ホコリを放置するとニオイの原因となることがあります。）

• 「フィルター自動掃除」運転をしても使用状態や環境により、フィルターの汚れが十分に取れないことがあります。
  その場合は、取りはずしてお手入れしてください。
• 「フィルター自動掃除」運転は、「エアーフィルター」の掃除を行う機能であり、エアコン内部の掃除はできません。

※

ダストボックス内に溜まったホコリを定期的にお手入れする必要があります。

※

ダストボックス設置時は、換気機能をご使用になれません。
（フィルター掃除運転時のみ換気ファンが動き、ホコリを吸引します。）

※

隠蔽配管用ダストボックス（AZ-UDBW）は、エアコン室内機本体の設置工事時に取り付ける必要があります。

隠蔽配管用ダストボックスの設置イメージ

• 「自動運転」は、おすすめエコ運転・冷房・暖房・除湿・プラズマクラスターイオン単独・換気単独運転の停止後に自動的に働きます。※
  SXシリーズ、VXシリーズの場合のみ、換気運転・部屋清浄運転時にも「自動運転」の設定は可能です。


  《運転時間》	シリーズ　・・・約60分
  	シリーズ　・・・約30分

• 「手動運転」は、リモコンの掃除ボタンを押すことで運転を行います。（約70分間）
  （手動運転は、季節の変わり目などにお使いいただくと効果的です。）


  《運転時間》	シリーズ　・・・約70分
  	シリーズ　・・・約40分

※最初はおすすめエコ運転・冷房・暖房・除湿・プラズマクラスターイオン単独・換気単独運転停止後、自動で働くように設定されています。

※注 ：

付属換気ホースを0.5m分使用するため、別売延長換気ホース（5m）とあわせて最長5.5mとなります。

※逆流防止弁の取り付け対応をご希望の場合は、お買いあげの販売店、または、［ シャープ修理相談センター ］にご相談ください。（取付作業は有料です。）

• 「ジュルジュル」「シャー」はエアコン内部のガス(冷媒)が流れる音です。
  再熱除湿運転時は、エアコン内部の冷媒状態を変化させる「絞り機構」が室内側にあり、冷房や暖房運転に比べて、冷媒の流れる音が少し聞こえやすくなっています。 （再熱除湿機能を搭載したシリーズ）
• 「ブシュ」は霜取り運転のときなど、エアコン内部の冷媒の流れが切り換わるときの音です。

• 「ピシッ」は温度変化により、室内ユニットが膨張、収縮してこすれる音です。
• 「カチッ」は除湿時などに冷媒の流れを切り換える弁の音、または、室外ユニットへの送電を“入・切”した時の音です。

• 換気運転している音です。
  とくに「換気急速」運転時は風量を上げて換気しているため、運転音が大きくなります。
  気になる場合は、「換気急速」以外の運転を選んでください。
• フィルター自動掃除運転中は、ホコリなどの汚れを室外へ排出するためのファンの音がします。

• たばこやお部屋の家具などのニオイが、吹き出されるためです。
• プラズマクラスターと同時に発生するオゾンのニオイがすることがありますが、オゾンの濃度はごくわずかであり、健康上問題はありません。
  また、発生したオゾンはすぐに分解されるため、お部屋に充満することはありません。

• 運転を停止し、電源プラグを抜き、30秒後もう一度差し込んで運転してください。
• パネルを正しく取り付け、確実に閉じていますか。
    ・正しく付け直してください。
• 運転を停止した後、すぐに電源をいれませんでしたか？
    ・運転を停止した後は、フィルター自動掃除が働きパネルが開きません。

• プレクリーニング時・・・室内に風を出す前に、エアコンの内部の空気を室外に排出しています。
  約40秒お待ちください。（ シリーズ）
• 冷房運転の風量自動時・・・冷たい風を出す準備をしています。 約1分、お待ちください。
• 暖房運転時・・・暖かい風を出す準備をしています。 約1〜3分、お待ちください。

• エアーフィルターが確実に取り付けられていますか？
• エアーフィルターを取り付ける際、オレンジ色のロックつまみをしっかりとかけてロックしましたか？

• エアーフィルターが汚れていませんか。
• 室内機・室外機の吹出口・吸込口をふさいでいませんか。
• 室外機背面と左側面のアルミフィンに木の葉、紙、ペットの毛などがつまっていませんか。

• 暖房時に、霜取り運転でとけた霜が、水や湯気となって出るためです。
• 暖房時に、室外ユニットに付着した水が出ることがあります。
• 冷房時に、冷えた配管や配管接続部に水滴が付き、滴下することがあります。
