製品の特長

投光器

  • 印刷
  • 共有

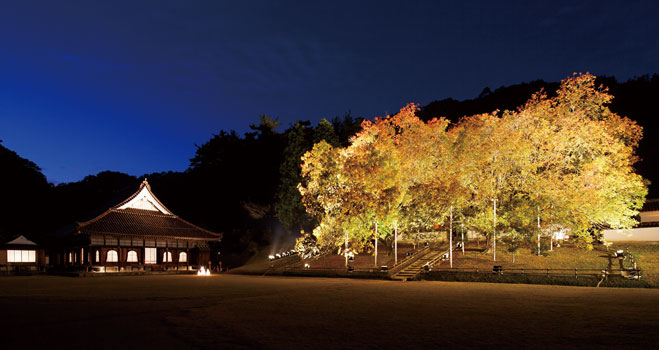

特別史跡 旧閑谷学校様

特別史跡 旧閑谷学校様

小型投光器

小型・軽量を実現。更に電源内蔵で優れた施工性

本体質量 約0.9kg。レフランプ灯具と同等の重さ。

※ ケーブル1.5mを除く

小型投光器

優れた省エネ性

レフランプ300W形、バラストレス水銀ランプ300W形、水銀ランプ100W形、メタルハライド70W形器具との置き換えが可能。既存の灯具と比較して消費電力を削減。

【計算条件】●年間点灯時間:3,000時間 ●電力料金単価:31円/kWh(税込) [日本照明工業会 ガイドA139-2023] ●水銀ランプ100W(消費電力115Wで計算) ※参考資料:日本照明工業会ガイド114-2012

推奨設置場所

看板照明

従来照明からの置き換えで灯具の存在感を抑え均斉度をアップ

小型投光器 DL-EL15N-S×3台、従来照明例 レフランプ300W×3台

中・小規模駐車場

小型投光器 DL-EL15N-S×2台、従来照明例 メタルハライドランプ70W ×2台

工場・倉庫

構内照明の省エネにおすすめ

鋼管への取付も簡単

軽量なので市販の金具で簡単に施工可能

Uボルト非付属※取付イメージ

凡例)
◆M10 U ボルト呼び口径50A( ピッチ74mm)~ 90A( ピッチ115mm) に対応可能です。
 ※最終的には寸法は現場確認の上、本体のアングルの取付穴ピッチに合うものを選定してください。

投光器

水銀灯1kW/700W/400W/250W相当のLED投光器をラインアップ。
用途に合わせた配光選択で、さまざまな場所の照明として使用できます。

独自の配光制御技術を搭載

全ラインアップにLEDを制御するレンズを搭載し、目的に応じた配光角を作りだしております。一般的な配光から独自配光まで全6タイプをラインアップ。

狭角配光 4機種、中角配光 4機種、広角配光 4機種、エリア配光 5機種、横長配光 5機種、ヤード配光 5機種

出力調整機能を標準搭載

  • 250W形は筺体(電源部)の出力調整用スイッチで、3段階(100%,80%,70%)の出力調整が可能。照度調整、省エネ対策、光害対策、看板面のハレーション対策として使用できます。(DL-EL31N/L-W、DL-EL32N/L-W、DL-EL33N/L-W、DL-EL34N-W/B、DL-EL41N-W/B、DL-EL45N-W/B)
  • 700W形はDL-YPH10 と組み合わせると、電源部の出力調整ボリュームで、出力調整(100%~約70%)が可能です。更に同時にPWM方式の調光制御(約5%~100%)が可能です。(DL-EL25N-W、DL-EL26N-W、DL-EL27N-W、DL-EL50N-W、DL-EL51N-W、DL-EL52N-W、DL-EL53N-W)

動作環境温度 -30℃~40℃

(DL-EL50N-W、25N-W~27N-W、50N-W~53N-Wは、-30℃~35℃)

国際基準4kVおよびJEC規格 15kVに耐える雷サージ性能

耐雷サージ性能はIEC(国際電気標準会議)の基準では4kVの電圧負荷が規定されており、基準をクリアしています。さらに、JEC規格(電気学会)15kVの基準をクリアし安全性を確保しています。

可動防止機構を標準搭載

風圧や積雪等の負荷にも耐える堅牢な筐体(アングル部)を実現しているので、取付後にアングル部の角度が変わる心配はありません。

※ 雪に埋もれないよう除雪は必要です。

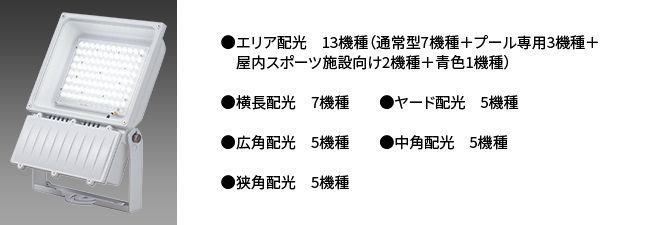

用途に合わせて選べる53モデル

※ 配光によってはラインアップしていないモデルもあります。詳細については、製品詳細ページを確認ください。


水銀灯1kW/700W/400W/250W相当モデル

光束3sタイプ「20000lm 10000lm 6000lm」
配光6タイプ 「狭角 中角 広角 横長 エリア ヤード」
色温度2タイプ「5000k 2700k」
塗装色2タイプ「ホワイト ダークグレー」

特別用途も用意

●屋内 プール用(エリア配光)もラインアップ
・DL-EL40N-W(水銀灯400W相当)
・DL-EL50N-W(+DL-YPH08 or DL-YPH10 or DL-YPH11)(水銀灯700W相当)

●青色投光器
・DL-EL39B-B

経済比較

駐車場設置の場合

DL-EL04N-B

DL-EL34N-B(使用台数:4台)

  • ・昼白色(5000K)・エリア配光
  • ・器具光束:5200 lm
  • ・消費電力(200V時):43W
  • ・固有エネルギー消費効率(200V時):120.9 lm/W

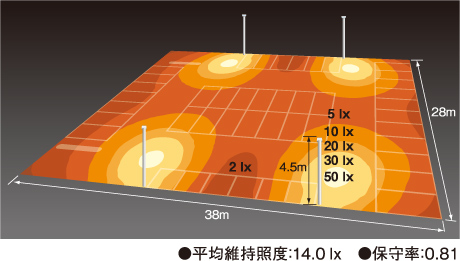

照度分布(単位lx)

平均維持照度:14.0lx 保守率:0.81

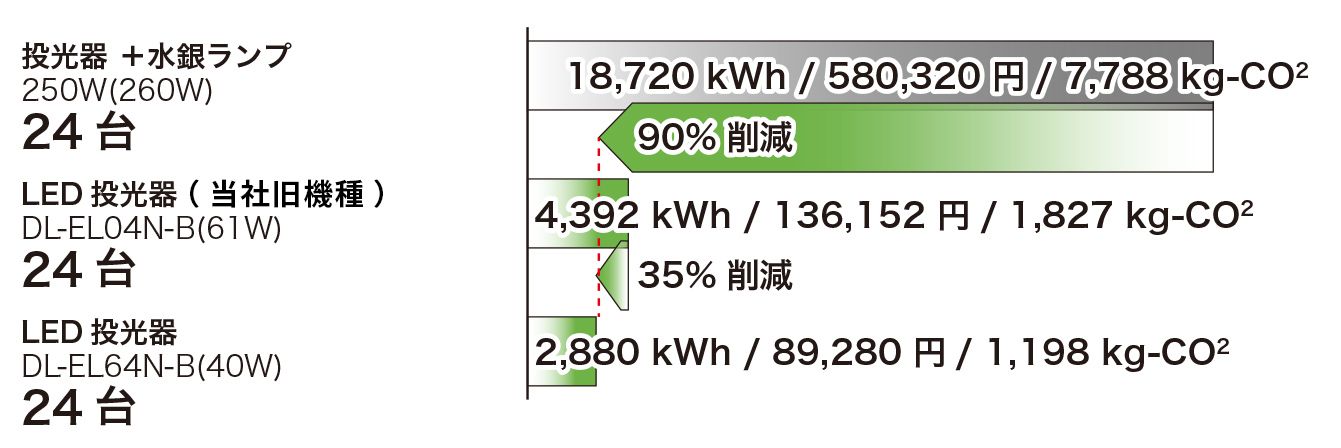

年間電気代比較

【計算条件】●年間点灯時間:4,000時間 ●電力料金単価:31円/kWh(税込) [日本照明工業会 ガイドA139-2023] ●水銀ランプ100W(消費電力115Wで計算) ※参考資料:日本照明工業会ガイド114-2012

看板設置の場合

DL-EL04N-B

DL-EL33N-W(使用台数:4台)

  • ・昼白色(5000K)・広角配光
  • ・器具光束:6300 lm
  • ・消費電力(200V時):43W
  • ・固有エネルギー消費効率(200V時):146.5 lm/W

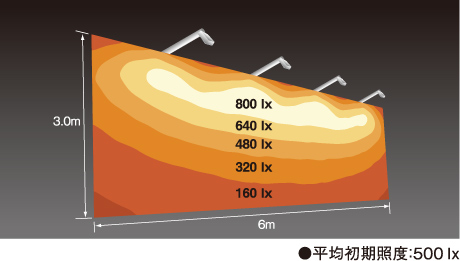

照度分布(単位lx)

平均初期照度:500lx

年間電気代比較

【計算条件】●年間点灯時間:4,000時間 ●電力料金単価:31円/kWh(税込) [日本照明工業会 ガイドA139-2023] ●メタルハライドランプ150W(消費電力178Wで計算) ※参考資料:日本照明工業会ガイド114-2012
