テレビAQUOSの一部機種では、AV入力(黄:映像、赤:右音声、白:左音声)端子が3.5φミニジャックとなっております。
AV出力機器を接続しテレビで再生する場合には、別途市販品の「AV端子変換ケーブル(片方が4極ミニプラグ)」が必要です。
弊社で動作確認済みのAV端子変換ケーブルは、以下の通りです。

動作確認済み AV端子変換ケーブル

(2023年7月現在)

Aタイプ

Bタイプ

Aタイプ ※EF1ライン(2T-C32/24EF1)にはご利用できません。

メーカー 製品名 型番 商品詳細
シャープ株式会社 AV端子変換ケーブル
RCAピン(メス)- 4極ミニプラグ※1
(流通コード) 012 512 1347
(10cm)
お買い上げの販売店、または
シャープ製品取扱店へご相談ください
株式会社 JVCケンウッド ビデオコード
RCAピン(オス)- 4極ミニプラグ※2
VX-ML10G(1m)
商品詳細はこちら
VX-ML20G(2m)
VX-ML30G(3m)
エレコム株式会社 映像RCAピンジャック-ミニプラグ(4極)ケーブル DH-MWRYF015BK(0.15m) 商品詳細はこちら
DH-MLWRYF015BK(0.15m) 商品詳細はこちら
映像RCAピンプラグ-ミニプラグ(4極)ケーブル DH-MLWRY10BK(1m)
商品詳細はこちら
DH-MLWRY20BK(2m)
DH-MLWRY30BK(3m)

Bタイプ EF1ライン専用AV端子変換ケーブル

メーカー 製品名 型番 商品詳細
シャープ株式会社 EF1ライン専用AV端子変換ケーブル
RCAピン(メス)- 4極ミニプラグ※1
(流通コード) 010 512 6295
(15cm)
商品詳細はこちら

※1:ビデオデッキやレコーダーなど、接続機器の映像・音声出力端子がRCA(メス)の場合は、別途市販のRCA接続ケーブル(オス-オス)が必要です。

※2:ビデオカメラやゲームなど、接続機器の映像・音声出力ケーブルがRCA(オス)の場合は、別途市販のRCA変換アダプター(オス-メス)が必要です。

4極ミニプラグ側をAQUOSのAV入力端子(3.5φミニジャック)に接続してください。

弊社にて上記機器との動作確認をいたしておりますが、動作保証をするものではありませんので、あらかじめご了承ください。

シャープ製の購入については、お買い上げの販売店、またはシャープ製品取扱店へご相談ください。

対応機種

Aタイプ

ライン 形名
FS1
  • 4T-C65FS1
  • 4T-C55FS1
FQ1
  • 4T-C65FQ1
  • 4T-C55FQ1
FN1
  • 4T-C75FN1
  • 4T-C65FN1
  • 4T-C55FN1
FN2
  • 4T-C55FN2
  • 4T-C50FN2
  • 4T-C43FN2
FL1
  • 4T-C65FL1
  • 4T-C50FL1
  • 4T-C42FL1
EP1
  • 4T-C75EP1
  • 4T-C70EP1
  • 4T-C65EP1
  • 4T-C60EP1
  • 4T-C55EP1
ES1
  • 4T-C65ES1
  • 4T-C55ES1
EQ1
  • 4T-C77EQ1
  • 4T-C65EQ1
  • 4T-C55EQ1
EQ2
  • 4T-C48EQ2
  • 4T-C42EQ2
EU1
  • 4T-C65EU1
  • 4T-C55EU1
EN1
  • 4T-C70EN1
  • 4T-C65EN1
  • 4T-C60EN1
  • 4T-C55EN1
EN2
  • 4T-C50EN2
  • 4T-C43EN2
EL1
  • 4T-C75EL1
  • 4T-C65EL1
  • 4T-C55EL1
  • 4T-C50EL1
  • 4T-C43EL1
EJ1
  • 4T-C65EJ1
  • 4T-C50EJ1
  • 4T-C42EJ1
DH1
  • 4T-C42DH1
DW1
  • 8T-C70DW1
  • 8T-C60DW1
DP1
  • 4T-C65DP1
  • 4T-C55DP1
DS1
  • 4T-C65DS1
  • 4T-C55DS1
DQ1
  • 4T-C65DQ1
  • 4T-C55DQ1
DQ2
  • 4T-C65DQ2
  • 4T-C55DQ2
DN1
  • 4T-C70DN1
  • 4T-C65DN1
  • 4T-C60DN1
  • 4T-C55DN1
DN2
  • 4T-C50DN2
  • 4T-C43DN2
DL1
  • 4T-C65DL1
  • 4T-C50DL1
  • 4T-C43DL1
DJ1
  • 4T-C42DJ1
CX1
  • 8T-C70CX1
  • 8T-C60CX1
CQ1
  • 4T-C65CQ1
  • 4T-C55CQ1
  • 4T-C48CQ1
CN1
  • 4T-C70CN1
  • 4T-C60CN1
  • 4T-C55CN1
  • 4T-C50CN1
  • 4T-C43CN1
  • 4T-B60CN1
CL1
  • 4T-C55CL1
  • 4T-C50CL1
  • 4T-C43CL1
  • 4T-C40CL1
  • 4T-B55CL1
  • 4T-B50CL1
CH1
  • 4T-C65CH1
  • 4T-C55CH1
  • 4T-C50CH1
BW1
  • 8T-C70BW1
  • 8T-C60BW1
BN1
  • 4T-C70BN1
  • 4T-C60BN1
  • 4T-C50BN1
  • 4T-C45BN1
BL1
  • 4T-C55BL1
  • 4T-C50BL1
  • 4T-C45BL1
BJ1
  • 4T-C40BJ1
BH1
  • 4T-C60BH1
  • 4T-C50BH1
  • 4T-C40BH1
AX1
  • 8T-C80AX1
  • 8T-C70AX1
  • 8T-C60AX1
AW1
  • 8T-C60AW1
AN1
  • 4T-C60AN1
  • 4T-C50AN1
AL1
  • 4T-C45AL1
AM1
  • 4T-C60AM1
  • 4T-C50AM1
  • 4T-C43AM1
AJ1
  • 4T-C60AJ1
  • 4T-C55AJ1
  • 4T-C50AJ1
  • 4T-C45AJ1
  • 4T-C40AJ1
AU1
  • 4T-C70AU1
AH1
  • 4T-C50AH1
AH2
  • 4T-C50AH2
  • 4T-C40AH2
US4
  • LC-70US4
UH5
  • LC-60UH5
  • LC-55UH5
US5
  • LC-60US5
  • LC-55US5
  • LC-50US5
U45
  • LC-60U45

対応機種

Bタイプ

ライン 形名
EF1
  • 2T-C32EF1
  • 2T-C24EF1

AQUOSに対応する4極ミニプラグの配線仕様は下図の通りとなっております。
上記の動作確認済み製品以外のAV端子変換ケーブルをお買い求めの場合、事前にケーブル側の配線仕様をご確認いただき、適合するものをお求めください。

4極ミニプラグの配線仕様は統一されておりません。

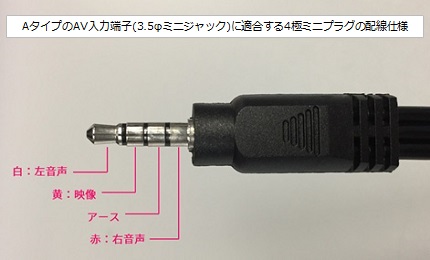

AタイプのAV入力端子(3.5φミニジャック)に適合する4極ミニプラグの配線仕様

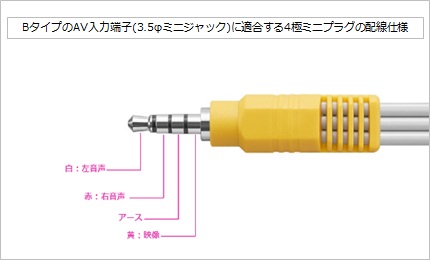

BタイプのAV入力端子(3.5φミニジャック)に適合する4極ミニプラグの配線仕様

ビデオデッキやレコーダーなど、接続機器の映像・音声出力端子がRCA(メス)の場合は、別途市販のRCA接続ケーブル(オス-オス)が必要です。

AV端子変換ケーブル RCAピン(メス)4極ミニプラグの例

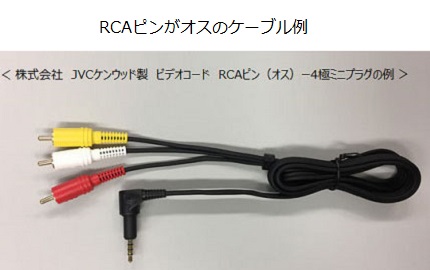

株式会社JVCケンウッド製 ビデオコード RCAピン(オス)4極ミニプラグの例
