サポートお問い合わせ 無線HDMI送受信ユニット

品名 無線HDMI送受信ユニット
形名 VR-WH1
発売月 2012年 8月
付属品 送信機用ACアダプター(コード1.5m)
受信機用ACアダプター(コード2.0m)
リモコン(ボタン電池セット済)
壁掛け用アダプター(取付ネジ2本)
無線HDMI送受信ユニット(VR-WH1)

動作確認済み MHL™対応スマートフォン

■主な仕様
本体寸法(突起部除く) 送信機幅170mm×奥行120mm×高さ30mm
受信機幅99mm×奥行36mm×高さ28mm (壁掛け用アダプター取付時高さ38mm)
本体質量 送信機約330g、  受信機約85g(壁掛け用アダプター取付時 約115g)
消費電力 送信機4.5W (専用ACアダプター使用、通常時)※1
受信機4.0W (専用ACアダプター使用)
接続端子 送信機 DC入力端子DC12V / HDMI入力端子4系統 (内、1系統はMHL™入力対応)
受信機 DC入力端子DC12V / HDMI出力端子1系統
準拠規格/中心周波数 WirelessHD 1.1(WiHD) / 60.48GHz(CH2)、62.64GHz(CH3)
伝送距離 約10m (部屋間通信には非対応)※2
著作権保護 著作権保護 (HDCP対応)
AQUOSファミリンク ● (対応)
  • ※1スマートフォン充電時の消費電力は、11.0W です。
  • ※2部屋間など、障害物のある状況では通信できません。同一部屋内でご使用ください。

【接続事例】

  • ※3MHL™対応の携帯端末機器は、入力4端子に接続します。 (入力1〜3 は、MHL™非対応)
  • ※4MHLケーブル、HDMIケーブルは、本機には付属していません。接続には、市販の各ケーブルが必要です。

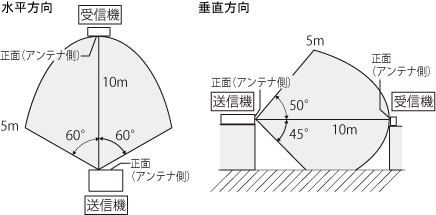

【受送信機が通信できる範囲】(目安)

  • 送信機と受信機は、正面(前面)が向き合うように設置してください。
  • 無線通信距離は、家具や壁の材質や配置などによって変化します。下図の距離は目安です。

【参考情報】

MHL™とは
  • スマートフォンをMHL™対応のHDMI端子に接続し、本機経由でテレビ画面などで視聴しながら、スマートフォンへの電源供給(充電)もできるHDMI端子の新規格です。 MHLは、Mobile High-Definition Link の略称です。
  • MHL、MHLのロゴ、および Mobile High-Definition Link は、米国およびその他の国におけるMHL,LLCの商標または登録商標です。
WirelessHD (WiHD) とは
  • WirelessHD(別名:WiHD)とは、テレビやBDレコーダーなどのAV機器でデータを無線伝送するための規格です。(本機は、WirelessHD 1.1 に準拠)
  • 通信に60GHz帯を使用し、干渉が起きにくく、HD画質の映像データを高速で、非圧縮のまま伝送できるため高品質の再生が可能です。
